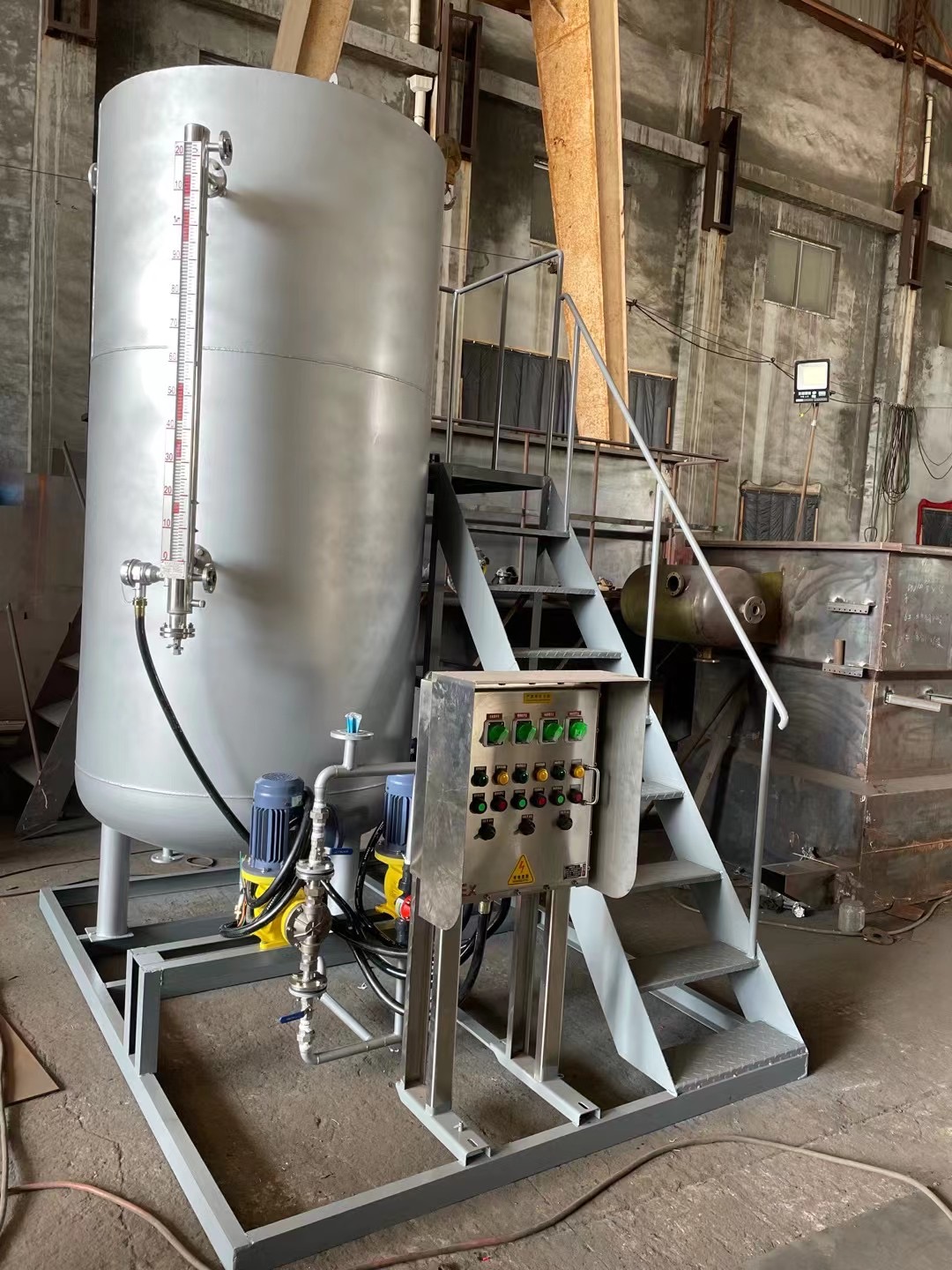

一、设备概述

PAC加药设备是一款专门用于精准投加聚合氯化铝（PAC）药剂的自动化加药系统，广泛应用于自来水厂、污水处理厂、工业废水处理等诸多需要水质净化的场景。在水处理过程中，该设备能够有效去除水中的悬浮物、胶体、色度以及部分重金属离子，显著提升水质。

二、设备组成部分与功能

（一）药剂储存与溶解单元

PAC储料罐

材质：通常选用不锈钢（如304、316材质）或者PE塑料制作。这两种材质具备出色的防腐蚀性能，可有效抵御PAC药剂的侵蚀，同时还能起到防尘作用，确保药剂的纯度。

容量：其容量依据处理水量以及投加量来精心设计。举例来说，若每日的投加量为100kg，那么储料罐的容量一般会设定为3至5天的用量，以此保障药剂的持续供应。

配置：配备料位计，能够实时监测药剂余量，当药剂达到低料位时会发出报警，提醒及时补充药剂。另外，还可根据实际需求选择安装破拱装置，该装置能有效防止PAC粉末结块，确保药剂顺畅出料。

溶解罐

功能：主要功能是将PAC粉末与水充分混合，配制成浓度在5%-10%的溶液。具体的浓度需通过烧杯试验，结合实际水质情况来精确确定。

材质：多采用不锈钢或者衬胶碳钢材质，罐体内壁十分光滑，可防止药剂黏附在罐壁上，影响溶解效果和造成药剂浪费。

核心部件：

搅拌器：一般选用桨式或框式搅拌器，搅拌转速控制在20-60r/min。之所以采用低转速搅拌，是为了避免高速搅拌破坏PAC的分子结构，从而影响药剂的使用效果。

加水管路：加水管路上安装有电动球阀或电磁阀，并且与液位计实现联动控制。当溶解罐内液位达到80%时，自动停止加水，确保配药浓度的准确性。

温度控制（可选）：在冬季，为了提升PAC的溶解效率，可选择为溶解罐配置加热盘管，通过适当提高水温，加快药剂的溶解速度。

熟化罐（可选）：用于储存溶解后的PAC溶液，使药剂进一步熟化，从而稳定药剂性能。熟化罐的容积通常为溶解罐的2至3倍，能为后续的投加过程提供更稳定、更有效的药剂。

（二）投加控制单元

计量泵

类型：优先推荐使用耐腐蚀的隔膜计量泵，其过流部件采用PVC或PTFE等耐腐蚀材质，能够有效避免PAC溶液对金属部件的腐蚀，延长设备使用寿命。

流量范围：根据处理水量和投加浓度进行精确计算。例如，当处理水量为1000m³/h，投加量为20mg/L时，通过公式计算可得流量=1000×20÷1000=20L/h，以此来选择合适流量范围的计量泵。

控制方式：既可以通过手动调节冲程长度来控制加药量，也可以借助PLC实现自动控制频率。在自动控制模式下，可与浊度仪等在线监测设备联动，根据水质的实时变化情况，精准调整投加量，确保水质处理效果始终稳定达标。

管路与阀门

管材：投加管路多选用UPVC或不锈钢材质（管径一般在DN20-DN50），这两种管材具有良好的耐酸耐碱性能，能够适应PAC溶液的化学性质，保障管路的长期稳定运行。

关键阀门：

背压阀：安装在管路中，其作用是保持管路内压力稳定，有效防止虹吸现象的发生，确保药剂能够按照设定的流量和压力准确投加。

安全阀：设定了压力上限，比如0.3MPa，当管路内压力超过该上限时，安全阀自动开启泄压，防止管路因超压而发生损坏，保障设备运行安全。

Y型过滤器：安装在计量泵入口处，用于过滤药剂中的杂质，避免杂质进入计量泵内部，损坏泵的部件。建议每周对Y型过滤器进行一次清洗，以保证其过滤效果。

（三）控制系统

PLC控制柜

核心功能：

能够实现对溶解罐的加水、搅拌、溶解、溢流等整个流程的自动化控制。例如，当加水至液位计中限位时，自动启动搅拌器；搅拌持续30分钟后，自动开启溢流阀，将配好的溶液输送至后续环节。

实时监测计量泵的运行状态、管路压力以及储罐液位等关键参数，并将这些数据实时显示在控制柜的显示屏上，同时存储历史记录，方便用户随时查看和分析设备运行情况。

具备完善的故障报警功能，当出现低液位、搅拌器过载、计量泵异常停机等故障时，能够及时发出报警信号，提醒操作人员进行处理，确保设备的安全稳定运行。

人机界面（HMI）：采用触摸屏操作方式，用户可通过触摸屏轻松设定PAC溶液的浓度、投加量、搅拌时间等各种参数。同时，支持手动/自动模式的便捷切换，满足不同场景下的操作需求，使设备操作更加简单、直观、人性化。

三、设备安装要求

（一）空间布局

溶解罐与熟化罐的顶部需要预留足够的开盖空间，以便在设备检修时，能够顺利对搅拌器等内部部件进行维护和更换。

计量泵的安装位置应低于储液罐，确保两者之间的落差不小于0.5m，这样可以利用液位差实现自吸，保证计量泵能够顺畅地吸入药剂，避免出现吸空等异常情况。

（二）管路连接

投加管路在安装时应尽量缩短长度，并且减少弯头的数量。这是因为管路长度过长以及弯头过多会增加流体的阻力，导致压力损失增大，影响药剂的投加效果和计量泵的使用寿命。

药剂投加点应选择在水流湍急的位置，例如管道混合器或反应池的进水口处。这样能够使药剂在投入水中后，迅速与水充分混合，提高药剂的反应效率和处理效果。

四、操作说明

（一）装置启动前的准备工作

仔细检查设备各连接接头以及紧固件，确保无松动、脱落现象，防止在设备运行过程中出现泄漏等问题。

检查水箱溢流管是否畅通，保证在液位过高时，能够顺利溢流，避免溶液溢出造成浪费和环境污染。

确认装置总电源已正确接入，各计量泵状态正常（无故障报警）。

查看溶液箱内是否有足够的药液，若溶液箱液位降至低液位，此时报警装置应开启，同时计量泵自动停止工作，需及时补充药液。

（二）配制药品

关闭所有阀门，确保配药过程在一个相对封闭的环境中进行，避免药液泄漏和外界杂质混入。

打开排污阀，进行3分钟的排污操作，将溶液箱底部可能存在的杂质、沉淀物等排出，排污结束后及时关闭排污阀。

打开进水阀，按照预先计算好的比例，缓慢向溶液箱内注入清水，同时根据所需的药剂浓度，加入适量的PAC药剂。当溶液箱液位计指示达到高液位时（或根据实际需要加到一定液位），关闭进水阀。

开启搅拌电机，使溶液在搅拌作用下充分混合均匀，搅拌时间根据实际情况确定，一般需持续搅拌一段时间，确保药剂完全溶解且溶液浓度均匀一致。

（三）装置启动

依次打开计量泵出口阀门、计量进口阀以及溶液箱出口阀，确保管路畅通。

将计量泵行程调整至适当位置，一般可先调整至40%左右，后续再根据实际加药效果进行微调。

根据实际需求选择操作模式，包括就地硬手动、就动手动、远程控制三种模式：

就地硬手动操作：

将计量泵操作模式选择开关切换至就地硬手动方式。

按下计量泵启动按钮，此时计量泵以工频运行，观察计量泵电流指示是否正常。

若需要投入备用泵，先停掉故障泵，将备用泵选择开关切换至对应位置，然后按下备用泵启动按钮。

如需启动搅拌电机，按下搅拌电机启动按钮，运行一定时间后关闭，具体运行时间根据溶液混合情况确定。

就地手动操作：

将计量泵操作模式选择开关切换至就地手动方式。

按下计量泵启动按钮。

通过调节面板上的频率设定旋钮，将计量泵频率调整至所需运行频率，此时计量泵以面板设定频率运行，同时观察电流表指示是否正常。

备用泵的投入操作与就地硬手动模式相同，先停掉故障泵，切换备用泵选择开关，再启动备用泵。

搅拌电机的启动和关闭操作与就地硬手动模式一致。

远程控制操作：

将计量泵操作模式选择开关切换至远程控制方式。

由监控系统计算机或其他控制系统根据设定的程序或指令，手动或自动启动计量泵。

计量泵按照监控系统计算机或其它控制系统手动设定的频率或自动控制设定的频率运行。

备用泵和搅拌电机的投入也可通过监控系统计算机或其它控制系统进行手动设定频率或自动控制设定频率运行，实现远程自动化操作。

（四）装置运行

计量泵切换：当运行中的计量泵发生故障时，系统会发出报警信号。此时，应迅速打开备用泵间的联络阀，将备用泵投入运行；同时关闭发生故障的计量泵进口阀和出口阀，对故障泵进行检查和维修。在切换过程中，要密切关注加药系统的运行状态，确保加药的连续性和稳定性。

装置停运：

首先停止计量泵的运行。

关闭溶液箱出口阀，防止溶液倒流。

依次关闭计量泵进口阀和出口阀。

切断电源，确保设备完全停止运行。

打开排污阀，将箱内剩余溶液排尽，对设备进行清洗，为下一次运行做好准备。

（五）装置运行注意事项

计量泵：

在启动泵时，务必确保运行泵和备用泵间的联络阀处于关闭状态，否则可能会因强力冲击止回阀，导致止回阀堵塞，影响泵的正常运行和加药效果。

在装置运行过程中，同样要保持运行泵和备用泵间的联络阀关闭，防止串样现象发生。串样会使加药量控制不准确，进而影响水质处理效果。

当泵处于开启状态时，严禁关闭泵进出口管路上的任何阀门，以免造成泵内压力过高，损坏泵体。

在调节计量泵冲程位置时，必须确保电机始终处于运转状态，以保证调节的准确性和稳定性。

过滤器：建议过滤器每运行一年进行一次清洗，以去除过滤元件上积累的杂质，保证过滤器的过滤效果，防止杂质进入计量泵等设备，损坏设备部件，影响加药系统的正常运行。

五、故障现象与排除方法

（一）计量泵不计量药液

故障原因：在计量泵的吸入段有气体泄漏。

排除方法：仔细检查吸入段管路各连接部位，查找并修复气体泄漏点，避免空气进入吸入段影响药液吸入。

故障原因：进出水管路堵塞。

排除方法：将进出水管路拆卸下来，清除管路内的异物、杂质等堵塞物，确保管路畅通。

（二）安全阀不排放液或额定排量不足（注：针对于液压隔膜泵说明）

故障原因：进口管路堵塞或阻力太大。

排除方法：疏通进口管路，清理管路内的沉积物、杂质等，同时检查管路是否存在弯折、管径过小等情况，采取相应措施降低阻力，确保进口管路通畅。

故障原因：进口管路连接处空气进入。

排除方法：拧紧连接丝扣，确保连接紧密，或者更换密封接口填料，防止空气从连接处进入管路。

故障原因：填料漏损严重。

排除方法：拧紧填料压盖，如果漏损仍无法解决，则需更换新的填料，保证密封性能。

故障原因：泵体内管路内有空气。

排除方法：通过泵体上的排气阀或其他排气装置，将泵体内管路内的空气排出，使泵体充满药液。

故障原因：液压室内有空气。

排除方法：打开液压室的排气阀，排出液压室内的空气，确保液压系统正常工作。

故障原因：进出口单向阀关闭不严。

排除方法：检查阀座是否有损坏、变形等情况，如有需要进行修复或更换；同时清洗阀球或更换新的阀球，确保单向阀能够正常关闭和开启。

故障原因：进出口单向阀处密封垫泄漏。

排除方法：检查密封面是否有磨损、划伤等缺陷，如有则进行修复或更换；更换新的密封垫，保证密封性能。

故障原因：补油阀不补油，补油不足，补油频繁或泄露。

排除方法：调整补油阀弹簧松紧度，使其恢复正常补油功能；如果补油阀密封面损坏，进行整修补油阀密封面，清洗或更换钢球，解决补油异常问题。

故障原因：放气阀密封不严。

排除方法：关紧放气阀，若放气阀损坏则进行更换，确保放气阀的密封性能。

故障原因：安全阀起跳频繁。

排除方法：调整安全阀弹簧松紧度，使其设定压力符合设备运行要求；同时找出导致系统压力波动的原因，如管路堵塞、泵的运行不稳定等，采取对应方法消除压力异常波动。

故障原因：输送介质不清净。

排除方法：在输送介质进入泵体前，增加过滤装置或对介质进行过滤处理，确保输送介质的清洁度。

故障原因：隔膜腔内限制板处密封不严。

排除方法：拧紧泵头端部螺丝，增加密封压力；如果仍无法解决问题，仔细检查密封不严的原因，如密封垫损坏、限制板变形等，针对具体原因进行修复或更换相关部件。

故障原因：闷头螺钉密封不严。

排除方法：拧紧闷头螺钉，若密封不严是由于螺钉损坏或密封垫老化等原因导致，更换新的闷头螺钉或密封垫。

故障原因：液压油不清净，引发三阀工作不正常。

排除方法：更换清净的液压油，确保液压系统的正常运行，同时对三阀（安全阀、补油阀、放气阀）进行清洗和检查，确保其工作正常。

（三）计量精度降低

故障原因：同上述各条导致安全阀不排放液或额定排量不足的原因。

排除方法：按照上述对应方法进行逐一排查和解决，确保设备各部件正常运行，从而保证计量精度。

（四）电机转速不稳

故障原因：电源频率及电压不稳定。

排除方法：检查电源供应情况，确保电源频率和电压稳定在电机额定工作范围内。如电源存在问题，可联系供电部门或安装稳压器等设备进行调整。

（五）流量调整机构调量螺丝磨损或窜出

故障原因：长期使用或操作不当导致调量螺丝磨损或窜出。

排除方法：更换磨损的调量螺丝，检查调量机构是否存在其他损坏部件，如有则一并更换；同时查找调量螺丝窜出的原因，如固定螺母松动等，进行修复和紧固，确保流量调整机构正常工作。

（六）传动减速机振动及噪音

故障原因：泵超负荷运转。

排除方法：检查泵的运行工况，降低泵的负荷，避免长时间超负荷运行。可通过调整泵的出口阀门开度、降低输送介质的流量或压力等方式来实现。

故障原因：液压室内过压，安全阀不起跳。

排除方法：检查安全阀的设定压力是否正确，如不正确进行调整；若安全阀损坏，及时更换新的安全阀，确保液压室压力正常，避免因过压导致减速机振动和产生噪音。

故障原因：填料过紧，发热摩擦力过大。

排除方法：适当放松填料压盖，减小填料与轴之间的摩擦力；若填料已磨损严重，更换新的填料，保证填料松紧度合适，既不泄漏又不过度摩擦。

故障原因：蜗杆窜动。

排除方法：仔细查找蜗杆窜动的原因，如轴承损坏、定位装置松动等，针对具体原因进行修复或更换相关部件，确保蜗杆
